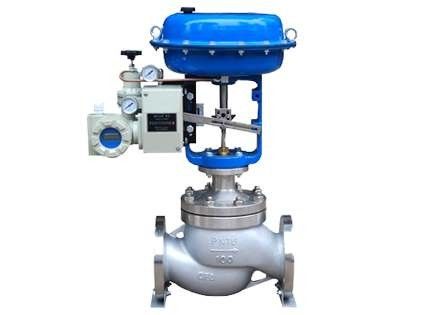

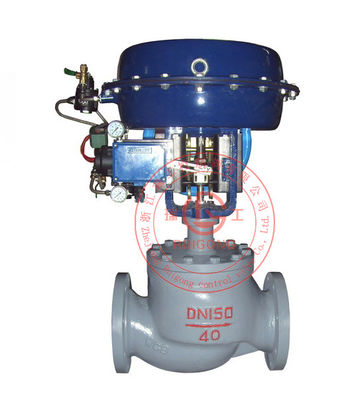

ANSI125 25mm सिंगल सीट रेगुलेटिंग वाल्व ZHLS 6.4MPa

ZHLS छोटे एकल-सीट विनियमन वाल्व संरचना कॉम्पैक्ट है, जिसमें एस सुव्यवस्थित चैनल है, जिससे दबाव की कमी का नुकसान छोटा, बड़ा प्रवाह, समायोज्य रेंज और उच्च परिशुद्धता का प्रवाह विशेषता, IEC534-1-1976 मानक है।

वाल्व रिसाव को नियंत्रित करना एएनएसआई बी 16.104 मानकों के अनुरूप है।वसंत पतली फिल्म एक्ट्यूएटर के साथ वाल्व का विनियमन, इसकी कॉम्पैक्ट संरचना, बड़े आउटपुट बल।

यह उत्पाद GB / T4213-92 के अनुरूप है

तकनीकी मानकों और प्रदर्शन

वाल्व शरीर

शैली: एकल-सीट कास्टिंग बॉल वाल्व के माध्यम से

नाममात्र का आकार: 20, 25 मिमी

नाममात्र दबाव: ANSI125, 150, 300, 150

JIS 10, 16, 20, 30, 40 k

PN1.6, 4.0, 6.4MPa

कनेक्शन प्रकार: निकला हुआ किनारा कनेक्शन: एफएफ, आरएफ, आरजे, एलजी, नाली प्रकार, एम्बेडेड प्रकार

निकला हुआ किनारा मानक, JIS B2201-1984, ANSI B16.5-1981, JB / T79.1-94, आदि

वेल्डिंग कनेक्शन: दुपट्टा वेल्डिंग एसडब्ल्यू

सामग्री: कास्ट स्टील (ZG230-450), कास्ट स्टेनलेस स्टील (ZG1Cr18Ni9Ti ZGZ1Cr18Ni12Mo2Ti ZG316L), टाइटेनियम, आदि

कवर पर: सामान्य मॉडल (P): 17 ~ + 230 ℃

बढ़ाव प्रकार I (EI): 45 ~ - 17 ℃ + 230 ~ + 230 ℃

बढ़ाव प्रकार II (EII): - 100 ~ 45 ℃

बढ़ाव प्रकार III (आठवां): 196 - - 196 ℃

नोट: काम करने के तापमान को विभिन्न सामग्रियों के अनुमत दायरे से अधिक करने की अनुमति है।

ग्रंथि प्रकार: बोल्ट क्लैंप प्रकार

पैकिंग: वी-प्रकार ptfe, युक्त बुना हुआ ptfe एस्बेस्टोस, अभ्रक, ग्रेफाइट है

वाल्व में घटक

वाल्व कोर प्रकार, एकल प्रकार सवार वाल्व कोर

प्रवाह की सुविधा: धातु की सीट: प्रतिशत (% सीएफ) और रैखिक गुण (एलसीएफ), आंकड़ा 1 और आंकड़ा 3 देखें

0.4-14 उच्च परिशुद्धता प्रवाह Cv से IEC534-2-1976 मानक

नरम सीट: प्रतिशत% (TF) और रैखिक गुण (LTF), आंकड़ा 2 और आंकड़ा 3 देखें

नोट: ptfe सीट काम कर रहे तापमान और दबाव अंतर के बारे में, कृपया आंकड़ा 5 देखें

सामग्री: स्टेनलेस स्टील (1 cr18ni9ti, 1 cr18ni12mo2ti, ph, 9 cr18 17-4, 316 l), टाइटेनियम मिश्र धातु, स्टेनलेस स्टील वेल्डिंग कंपनी भी और जंग प्रतिरोधी मिश्र धातु, आदि।

प्रवर्तन अभिकरण

शैली: हा और अधिक वसंत फिल्म अभिनेता

डायाफ्राम सामग्री: एथिलीन प्रोपलीन रबर नायलॉन कपड़े, नायलॉन कपड़े के लिए नाइट्राइल ब्यूटाडाइन रबर क्लिप

स्प्रिंग रेंज: 20 ~ 100, 80 ~ 240 केपीए

गैस की आपूर्ति का दबाव: 140 से 400 kpa तक

एयर इंटरफ़ेस: आरसी 1/4 "

परिवेश का तापमान: - 30 ~ + 70 ℃

वाल्व एक्शन स्टाइल: वाल्व पॉजिटिव एक्शन या रिएक्शन एक्ट्यूएटर गैस बंद टाइप या ओपन टाइप के साथ

अनुलग्नक: पोजिशनर, एयर फिल्टर और दबाव राहत उपकरण, एक वाल्व, स्ट्रोक स्विच, वाल्व स्थिति ट्रांसमीटर, हाथ पहिया, आदि

प्रदर्शन

वाल्व रिसाव: धातु की सीट: ANSI B16.104-1976 स्तर iv के अनुरूप रेटेड क्षमता का 0.01% से कम

सॉफ्ट सीट: 10-7 की रेटेड क्षमता से कम, ANSI B16.104-1976 स्तर iv के अनुरूप

गरीबों को वापस लाओ: यात्रा के 1% से अधिक छोटे लोकेटर,

बिना लोकेटर के सभी 3% से अधिक स्ट्रोक (LHAI प्रकार की छोटी 5% सभी यात्रा)

मूल त्रुटि: सभी यात्रा लोकेटर प्लस या माइनस 1% पर छोटे ले आओ

प्लस या माइनस 5% की यात्रा के दौरान एक लोकेटर के बिना (प्लस या शून्य से 3% के लिए VPE, HEP के साथ LHAI + / - 2% है)

नोट: वी-टाइप ptfe पैकिंग का मानक

एडजस्टेबल रेंज: 50: 1 Cv 14 या उससे कम या (0.25) या स्पेक (Cv 0.16 या उससे कम)
