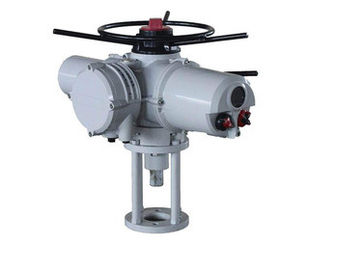

सीधे यात्रा IQM10 380V के साथ उच्च आवृत्ति वाले इलेक्ट्रिक वाल्व एक्ट्यूएटर रोटर मोटराइज्ड वाल्व

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	ROTORK
मॉडल संख्या:	IQM श्रृंखला

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 सेट
पैकेजिंग विवरण:	लकड़ी के बॉक्स पैकिंग
प्रसव के समय:	35days अनुबंध पर हस्ताक्षर करने के बाद
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	300sets

संपर्क करें

विस्तृत उत्पाद विवरण

हाई लाइट:

तीन चरण इलेक्ट्रिक मोटर्स

एसी इलेक्ट्रिक मोटर्स

वायवीय वाल्व एक्ट्यूएटर्स और हाइड्रोलिक वाल्व एक्ट्यूएटर्स, रोटॉर्क एक्ट्यूएटर आईक्यू 3 इलेक्ट्रिकल एक्ट्यूएटर्स

सारांश

IQ 3-चरण इलेक्ट्रिक एक्ट्यूएटर के मॉड्यूलेटिंग संस्करण में इलेक्ट्रो मैकेनिकल कॉन्टेक्टर्स के स्थान पर एक ठोस स्थिति उलटने वाला स्टार्टर है। इसमें तेजी से नियंत्रण के लिए फास्ट-रेस्पॉन्स रिमोट कंट्रोल सर्किट की सुविधा है। स्थिति नियंत्रण को अनुकूलित करने के लिए, ठोस राज्य स्टार्टर एक इलेक्ट्रॉनिक मोटर 'ब्रेक' सुविधा भी जोड़ता है।

IQM प्रति घंटे (S4 / Class C) 1,200 से शुरू होने के लिए उपयुक्त है। डायरेक्ट सीटिंग टॉर्क आउटपुट 10 से 544 एनएम (7 से 400 lbf.ft) तक है। दूसरे चरण के गियरबॉक्स के साथ, आउटपुट सीटिंग टॉर्क 3,600 एनएम (2,655 lbf.ft) तक और पार्ट-बारी 77,000 एनएम (56,790 lbf.ft) तक है।

मल्टी-टर्न इलेक्ट्रिक एक्ट्यूएटर ON-OFF:

IQ10, IQ12, IQ18, IQ20, IQ25, IQ35, IQ40, IQ70, IQ90, IQ91, IQ95

IQC10, IQC12, IQC18, IQC20, IQC25, IQC35, IQC40, IQC70, IQC90, IQC91, IQC95

IA10, IA12, IA18, IA20, IA25, IA35, IA40, IA70, IA90, IA91, IA95

मल्टी-टर्न इलेक्ट्रिक एक्ट्यूएटर मॉड्यूलेटिंग

इनपुट और आउटपुट सिग्नल दोनों: 4-20ma

IQM10, IQM12, IQM18, IQM20, IQM25, IQM35, IQM40, IQM70, IQM90, IQM91, IQM95

IM10, IM12, IM18, IM20, IM25, IM35, IM40, IM70, IM90, IM91, IM95

विशेषताएं

ROTORK IQ, IQC, IQM, IM श्रृंखला के पैरामीटर:
मॉडल नं।:	IQ IQC IQM IM
मूल्यांकन टोक़:	100nm-3000Nm
घूमने की गति:	18r / मिनट 24r / मिनट 36r / मिनट 72r / मिनट
बिजली की आपूर्ति:	तीन चरण 380 वी (% 10%) सिग्नल चरण 220 वी
मूल्यांकित शक्ति:	0.05Kw 0.07Kw 0.12kw 0.17kw
आवृत्ति:	50 हर्ट्ज 60 हर्ट्ज
रेटेड मुद्रा:	0.45A 0.6A 1.3A 0.85A2.1A 3.6A16.5A 35A 88A
मुद्रा प्रारंभ करें:	0.45A
स्थापना:	सीधे घुड़सवार
नियंत्रण रखने का तरीका:	ऑन-ऑफ टाइप या मॉड्यूलेशन टाइप (इनपुट और आउटपुट सिग्नल दोनों 4-20ma)
सुरक्षा वर्ग:	IP 55-IP68
वजन:	25 किलो-165kg
प्रभावी कोण	0-360 ° (समायोज्य रेंज 0 ° -105 °)
नियंत्रण मूल:	मूल त्रुटि ± 10%; वापसी अंतर ±1%; मृत क्षेत्र %1%
पर्यावरणीय आर्द्रता:	कोई संक्षारक गैस नहीं
पर्यावरणीय आर्द्रता:	निकला हुआ किनारा कोड ISO5210
प्रत्यक्ष घुड़सवार:	निकला हुआ किनारा कोड ISO5210: F16
प्रत्यक्ष घुड़सवार:	दस्ता छेद डायमीटर (मिमी): अधिकतम hole70
