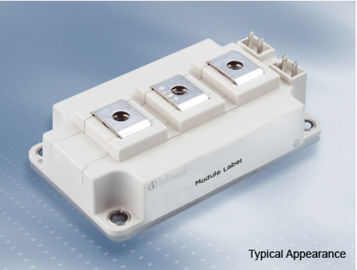

सी-सीरीज़ हाफ ब्रिज आईजीबीटी मॉड्यूल, 1200 वी 450 ए डुअल आईजीबीटी मॉड्यूल एफएफ 450 आर 12 केटी 4 विंड टरबाइन

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	Infineon
मॉडल संख्या:	FF450R12KT4

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 सेट
पैकेजिंग विवरण:	लकड़ी के बॉक्स पैकिंग
प्रसव के समय:	25 दिनों के अनुबंध पर हस्ताक्षर करने के बाद
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	1000sets

संपर्क करें

विस्तृत उत्पाद विवरण

VCES:	1200V	आईसी नाम:	450A
ICRM:	900A	आवेदन:	मोटर ड्राइव
विद्युत विशेषताएं:	कम स्विचिंग नुकसान
हाई लाइट:	उच्च शक्ति igbt मॉड्यूल , ऑटोमोटिव igbt

आधा पुल 62 मिमी सी-श्रृंखला 1200 वी, 450 एक दोहरी आईजीबीटी मॉड्यूल एफएफ 450 आर 12 केटी 4 पवन टर्बाइन

विशिष्ट आवेदन पत्र

• हाई पावर कन्वर्टर्स

• मोटर ड्राइव

• यूपीएस सिस्टम

• पवन टरबाइन

विद्युत विशेषताएं

• विस्तारित ऑपरेशन तापमान टीवी ओपी

• कम स्विचिंग नुकसान

• कम VCEsat

• अजेय मजबूती

• सकारात्मक तापमान गुणांक के साथ VCEsat

यांत्रिक विशेषताएं

• 4 केवी एसी 1min इन्सुलेशन

• सीटीआई> 400 के साथ पैकेज

• उच्च क्रीज और क्लीयरेंस डिस्टेंस

• उच्च शक्ति घनत्व

• अलग बेस प्लेट

• मानक आवास

आईजीबीटी, इन्वर्टर

अधिकतम रेटेड मान

कलेक्टर-एमिटर वोल्टेज	टीवी = 25 डिग्री सेल्सियस	VCES	1200	वी
निरंतर डीसी कलेक्टर वर्तमान	टीसी = 100 डिग्री सेल्सियस, टीवी अधिकतम = 175 डिग्री सेल्सियस टीसी = 25 डिग्री सेल्सियस, टीवी अधिकतम = 175 डिग्री सेल्सियस	आईसी नाम I C	450 580	ए ए
दोहराव चोटी कलेक्टर वर्तमान	टीपी = 1 एमएस	ICRM	900	ए
कुल शक्ति अपव्यय	टीसी = 25 डिग्री सेल्सियस, टीवी अधिकतम = 175 डिग्री सेल्सियस	Ptot	2400	डब्ल्यू
गेट-एमिटर पीक वोल्टेज		VGES	+/- 20	वी

विशेषता मान

कलेक्टर-एमिटर संतृप्ति वोल्टेज	आईसी = 450 ए, वीजीई = 15 वी टीवी = 25 डिग्री सेल्सियस आईसी = 450 ए, वीजीई = 15 वी टीवीजे = 125 डिग्री सेल्सियस आईसी = 450 ए, वीजीई = 15 वी टीवी = 150 डिग्री सेल्सियस	वीसीई बैठ गया		1,75 2,05 2,10	2,15	वी वी.वी.
गेट दहलीज वोल्टेज	आईसी = 17,0 एमए, वीसीई = वीजीई, टीवी = 25 डिग्री सेल्सियस	VGEth	5,2	5,8	6,4	वी
गेट प्रभारी	वीजीई = -15 वी ... +15 वी	QG		3,60		μC
आंतरिक गेट प्रतिरोधी	टीवी = 25 डिग्री सेल्सियस	RGint		1,9		Ω
इनपुट क्षमता	एफ = 1 मेगाहर्ट्ज, टीवी = 25 डिग्री सेल्सियस, वीसीई = 25 वी, वीजीई = 0 वी	Cies		28,0		nF
रिवर्स ट्रांसफर कैपेसिटेंस	एफ = 1 मेगाहर्ट्ज, टीवी = 25 डिग्री सेल्सियस, वीसीई = 25 वी, वीजीई = 0 वी	Cres		1,10		nF
कलेक्टर-एमिटर कट ऑफ वर्तमान	वीसीई = 1200 वी, वीजीई = 0 वी, टीवी = 25 डिग्री सेल्सियस	ICES			5,0	एमए
गेट-एमिटर रिसाव वर्तमान	वीसीई = 0 वी, वीजीई = 20 वी, टीवी = 25 डिग्री सेल्सियस	IGES			400	ना
टर्न-ऑन देरी का समय, अपरिवर्तनीय भार	आईसी = 450 ए, वीसीई = 600 वी टीवीजे = 25 डिग्री सेल्सियस वीजीई = ± 15 वी टीवीजे = 125 डिग्री सेल्सियस आरजीओएन = 1,0 Ω टीवीजे = 150 डिग्री सेल्सियस	टीडी ऑन		0,16 0,17 0,18		μs μs μs
उदय समय, अपरिवर्तनीय भार	आईसी = 450 ए, वीसीई = 600 वी टीवीजे = 25 डिग्री सेल्सियस वीजीई = ± 15 वी टीवीजे = 125 डिग्री सेल्सियस आरजीओएन = 1,0 Ω टीवीजे = 150 डिग्री सेल्सियस	टीआर		0,045 0,04 0,05		μs μs μs
टर्न-ऑफ देरी का समय, अपरिवर्तनीय भार	आईसी = 450 ए, वीसीई = 600 वी टीवीजे = 25 डिग्री सेल्सियस वीजीई = ± 15 वी टीवीजे = 125 डिग्री सेल्सियस आरजीओफ़ = 1,0 Ω टीवीजे = 150 डिग्री सेल्सियस	टीडी बंद		0,45 0,52 0,54		μs μs μs
गिरने का समय, अपरिवर्तनीय भार	आईसी = 450 ए, वीसीई = 600 वी टीवीजे = 25 डिग्री सेल्सियस वीजीई = ± 15 वी टीवीजे = 125 डिग्री सेल्सियस आरजीओफ़ = 1,0 Ω टीवीजे = 150 डिग्री सेल्सियस	tf		0,10 0,16 0,18		μs μs μs
प्रति नाड़ी ऊर्जा हानि चालू करें	आईसी = 450 ए, वीसीई = 600 वी, एलएस = 30 एनएच टीवीजे = 25 डिग्री सेल्सियस वीजीई = ± 15 वी, डीआई / डीटी = 9 000 ए / μs (टीवीजे = 150 डिग्री सेल्सियस) टीवीजे = 125 डिग्री सेल्सियस आरजीओएन = 1,0 Ω टीवीजे = 150 डिग्री सेल्सियस	कल्प		19,0 30,0 36,0		19,0 30,0 36,0
प्रति नाड़ी ऊर्जा हानि बंद करें	आईसी = 450 ए, वीसीई = 600 वी, एलएस = 30 एनएच टीवीजे = 25 डिग्री सेल्सियस वीजीई = ± 15 वी, डु / डीटी = 4500 वी / μs (टीवीजे = 150 डिग्री सेल्सियस) टीवी = 125 डिग्री सेल्सियस आरजीओफ़ = 1,0 Ω टीवीजे = 150 डिग्री सेल्सियस	Eoff		26,0 40,0 43,0		एमजे एमजे एमजे
एससी डेटा	वीजीई ≤ 15 वी, वीसीसी = 800 वी VCEmax = VCES -LsCE · डी / डीटी टीपी ≤ 10 μs, टीवी = 150 डिग्री सेल्सियस	आईएससी		1800		ए
थर्मल प्रतिरोध, मामले के लिए जंक्शन	आईजीबीटी / प्रति आईजीबीटी	RthJC			0062	कश्मीर / डब्ल्यू
थर्मल प्रतिरोध, कैसीटो heatsink	प्रत्येक आईजीबीटी / प्रति आईजीबीटी λPaste = 1 डब्ल्यू / (एम · के) / λgrease = 1 डब्ल्यू / (एम · के)	RthCH		0,03		कश्मीर / डब्ल्यू
स्विचिंग स्थितियों के तहत तापमान		टीवी ओपी	-40		150	सी
